4. Линейный (без сердечника) трансформатор

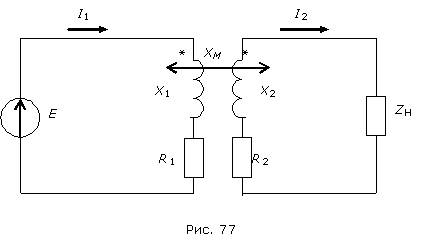

Схема линейного трансформатора состоит из двух магнитносвязанных катушек, к од­ной из которых (первичной) подключается источник ЭДС Е, а ко второй (вторичной) - на­грузка ZН (рис. 77).

Уравнения Кирхгофа для схемы трансформатора в комплексной форме имеют вид:

Подпись: (1)    (2)

С целью магнитной развязки схемы добавим в уравнение (1) слагаемые (I1jXМ - I1jXМ), а в уравнении (2)  - слагаемые (I2jXМ – I2jXМ),  в результате по­лучим:

Новые уравнения являются контурными для некоторой новой эквива­лентной схемы без магнитных связей (рис. 78):

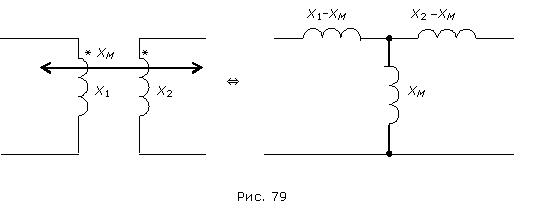

Таким образом, магнитная развязка трансформатора имеет вид рис. 79:

Следует иметь в виду, что магнитная развязка является математическим приемом, на­правленным на упрощение расчета схемы цепи, и физически не всегда может быть заменена электрической цепью. Например, схема рис. 79 может быть реализована цепью только при условии  X1-ХМ >0  и  X2 -ХМ >0.
