8.Вращающееся магнитное поле

Одним из важнейших достоинств трехфазной системы является возможность получения с ее помощью кругового вращающегося магнитного поля, ко­торое лежит в основе работы трехфазных машин (генераторов и двигателей).
Для получения кругового вращающегося магнитного поля необходимо и достаточно выполнить два условия. Условие первое: необходимо 3p одинаковых катушки (p =1, 2, 3,….) расположить в пространстве так, чтобы их оси были расположены в одной плоскости и сдвинуты взаимно на равные углы ?α=360o/3p. Условие второе: необходимо пропустить по ка­тушкам равные по амплитуде и сдвинутые во времени на ?t=T/3 или ?ωt = 360o/3=120o переменные токи (симметричный трехфазный ток). При соблюдении указанных условий в пространстве вокруг катушек будет создано круговое вращающееся магнитное поле с постоянной амплитудой индукции Вmax вдоль его оси и с постоянной угловой скоростью вращения  ωп.

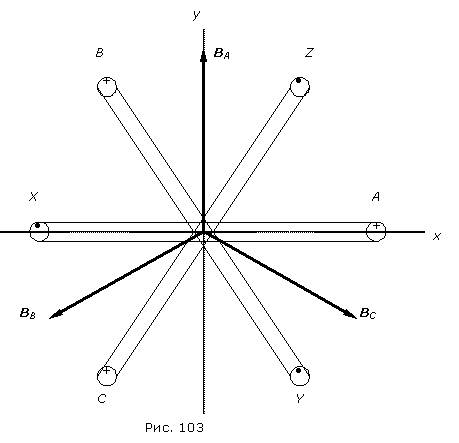

На рис. 103 показано пространственное расположение трех (p = 1) одинаковых катушек под равными углами в 120o согласно первому условию.
По катушкам, по направлению от их начал (A, B, C) к концам (X, Y, Z) протекает симметричный трехфазный ток:
iA = Im×sin(wt+0),
iB = Im×sin(wt-1200),
iC = Im×sin(wt+1200).
Магнитное поле, создаваемое каждой катушкой в отдельности, пропорционально току катушки (B = k×i), следовательно магнитные поля отдельных катушек в центре координат образуют симметричную трехфазную систему В(t):
BA = Bm×sin(wt+0),
BB = Bm×sin(wt-1200),
BC = Bm×sin(wt+1200).


Положительные направления магнитных полей каждой катушки (векторов BA, BB, BC) в пространстве определяются по правилу правоходового винта согласно принятым положительным направлениям токов катушек (рис. 103).

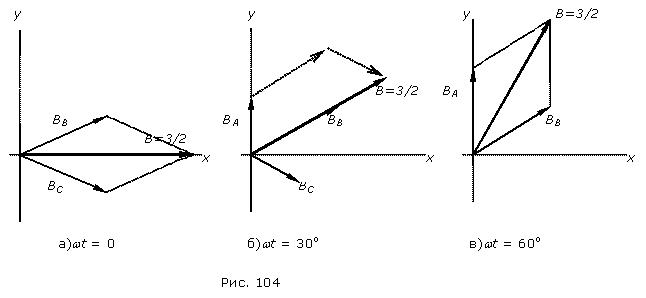

Результирующий вектор индукции магнитного поля B для любого момента времени может быть найден путем пространственного сложения векторов BA, BB, Bотдельных катушек. Определим значение результирующего вектора индукции магнитного поля B для нескольких моментов времени ωt = 00; 300; 600. Пространственное сложение векторов  выполним графически (рис. 104а, б, в ). Результаты расчета сведены в отдельную таблицу:

wt

BA

BB

BC

B

a

0

0

-/2×Bm /2×Bm

3/2×Bm

0

30

1/2×Bm

-Bm

1/2×Bm

3/2×Bm

300

60

/2×Bm

-/2×Bm

0

3/2×Bm

600


Анализ таблицы показывает, что  результирующий вектор индукции магнитного поля  имеет постоянную амплитуду (Вmax=3/2×Bm) и равномерно вращается в пространстве в положительную сторону по направлению катушки А к катушке В с угловой скоростью ωп , равной угловой частоте тока ω. В общем случае угловая скорость вращения магнитного поля зависит еще и  от числа катушек:
   [рад/с] или [с-1].
В технике для характеристики вращения магнитного поля пользуются понятием частоты вращения:
[об/мин].

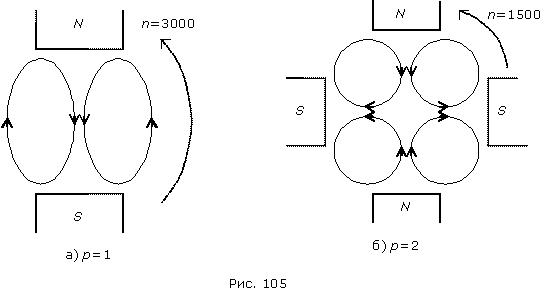

С изменением числа p пространственная картина магнитного поля изменяется: при p=1 магнитное поле имеет два полюса (или одну пару полюсов), при p=2 – четыре полюса (или 2 пары полюсов) и т.д. (рис. 105). По этой причине число p = 1, 2, 3,… называют числом пар полюсов магнитного поля.

Частоту вращения магнитного поля можно изменять плавно изменением частоты питающего тока f, и ступенчато - изменением числа пар полюсов p. В промышленных условиях оба способа регулирования частоты вращения поля являются технически и экономически  малоэффективными. При постоянной частоте промышленного тока f=50 Гц шкала синхронных частот вращения магнитного поля в функции числа пар полюсов выглядит следующим образом:

р, пар пол.

1

2

3

4

5

6

n, об/мин

3000

1500

1000

750

600

500


Для изменения направления вращения магнитного поля достаточно изме­нить порядок следования фаз питающего тока или, попросту, поменять местами две любые фазы источника между собой.
