Определение переходных процессов

1.Определение переходных процессов

Установившимся режимом называется такое состояние электрической цепи (схемы), при котором наблюдается равновесие между действием на цепь источников энергии и реакцией элементов цепи на это действие. Различают следующие 4 вида установившихся режимов в цепи:
1) режим отсутствия тока и напряжения;
2) режим постоянного тока;
3) режим переменного синусоидального тока;
4) режим периодического несинусоидального тока.
В установившемся режиме токи и напряжения в элементах цепи могут существовать неограниченно долго, не изменяя своих величин и характеристик. При этом энергетическое состояние каждого элемента цепи может быть однозначно определено для любого момента времени.

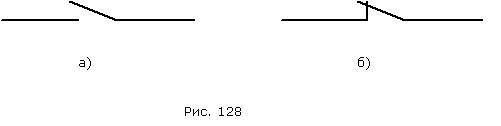

Переходным называется процесс, возникающий в электрической цепи при переходе ее от одного установившегося режима (старого) к другому установившемуся режиму (новому). Переходные процессы в цепи возникают в результате коммутаций. Под коммутацией понимают скачкообразные (мгновенные) изменения структуры (схемы) цепи или параметров ее отдельных элементов, вызванные включением, отключением или переключением отдельных ее участков. На электрических схемах коммутация обозначается в виде ключей в разомкнутом (рис. 128а)  или замкнутом (рис. 128б) положении, при этом разомкнутый ключ в момент t = 0 замыкается, а замкнутый в момент t = 0 размыкается.

Запасы энергии в магнитном поле катушки  и в электрическом поле конденсатора  в момент коммутации соответствуют старому (докоммутационному) установившемуся режиму и не могут измениться скачкообразно. Требуется некоторое время, чтобы эти запасы энергии пришли в соответствие с новым (послекоммутационным) установившимся режимом цепи. Таким образом, физически переходный процесс есть переход цепи из одного энергетического состояния в другое.
По времени переходные процессы в электрических цепях являются быстропротекающими, их длительность составляет обычно доли секунды и в редких случаях несколько секунд.
В результате переходных процессов токи и напряжения на отдельных участках цепи могут значительно возрасти и превысить их значения в установившемся режиме. Расчет переходных процессов в электрических цепях является весьма важным мероприятием:  результаты таких расчетов в инженерной практике используются для правильного выбора уровня изоляции токоведущих частей электроустановок и для проверки технических устройств на динамическую устойчивость.
