Общие сведения о трансформаторах

       Трансформатор для технических целей впервые был применен П.Н. Яблочковым в 1876 году для питания электрических свечей. Широкое применение трансформаторы получили после того, как М.О. Доливо-Добровольским была предложена трехфазная система передачи электроэнергии и разработана конструкция  первого трехфазного трансформатора (1891г.)
      Под трансформатором понимают статическое (т.е. без движущихся частей) электромагнитное устройство, предназначенное для преобразования переменного напряжения одной величины в переменное напряжение другой величины той же частоты.
      Трансформатор состоит из двух и более обмоток, электрически изолированных друг от друга и охваченных общим магнитным потоком. Для усиления индуктивной связи и снижения вихревых токов обмотки трансформаторов (кроме воздушных трансформаторов) размещается на магнитопроводе, собранном из листовой электротехнической стали.
      Обмотка трансформатора, соединенная с источником питания, называется первичной. Все величины, относящиеся к этой обмотке: число витков, напряжения, ток и т.д. - также именуются первичными. Их буквенные обозначения снабжаются индексом 1, например . Обмотка, к которой подключается нагрузка (потребитель электроэнергии), и относящиеся к ней величины называются вторичными. Они снабжаются индексом 2. Различают однофазные (для цепей однофазного тока) и трехфазные  ( для трехфазных цепей) трансформаторы. У трехфазного трансформатора первичной или вторичной обмоткой принято называть соответственно совокупность трех фазных обмоток одного напряжения.

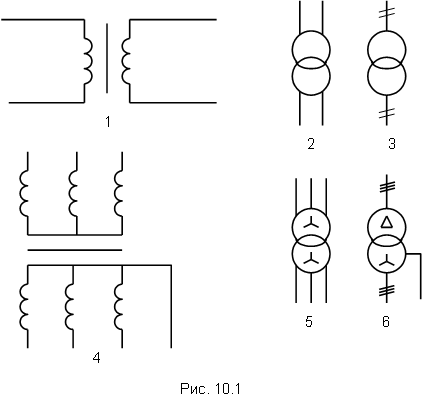

      Основные условные графические  обозначения однофазного (1, 2, 3) и трехфазного (4, 5, 6) трансформаторов показаны на рис. 10.1. На щитке трансформатора указывается его номинальное напряжение - высшее и низшее, в соответствии с чем следует различать обмотку высшего напряжения (ВН) и обмотку низшего напряжения (НН) трансформатора. Кроме того, на щитке указывается номинальная полная мощность (В×А или кВ×А), токи (А) при номинальной полной мощности, частота, число фаз, схема соединения, режим работы (длительный или кратковременный) и способ охлаждения (воздушный или масляный).
      Если первичное напряжение U1  трансформатора меньше вторичного U2, то он работает как  повышающий трансформатор; в противном случае (U1> U2) - как понижающий.
