Классификация полупроводниковых приборов

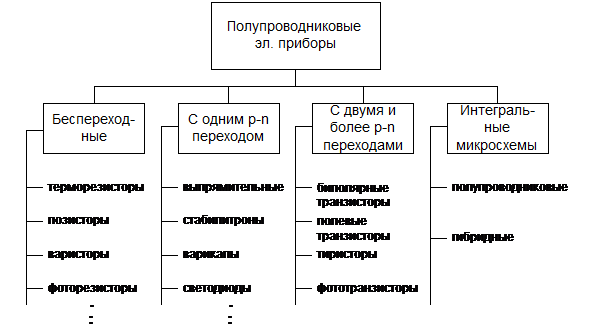

      Полупроводниковые приборы разделяют по их функциональному назначению, а также по количеству электронно-дырочных переходов. Напоминаю, что электронно-дырочный переход это промежуточный переходный слой между двумя областями полупроводника, одна из которых имеет электронную проводимость (n-типа), а другая – дырочную (р-типа). Вся  совокупность полупроводниковых приборов разделяется на беспереходные, с одним, двумя и более переходами (рис 12.1)

Рис.12.1

      Применение беспереходных приборов основано на использовании физических процессов, происходящих в объеме полупроводникового материала. Приборы, в которых используется зависимость электрического сопротивления полупроводника от температуры, называются термисторами. В эту группу приборов входят терморезисторы (их сопротивление на несколько порядков падает при увеличении температуры), а также позисторы (их сопротивление увеличивается с увеличением температуры). Терморезисторы и позисторы применяются для измерения и регулирования температуры, в цепях автоматики и т.д.

      В качестве нелинейных сопротивлений применяются полупроводниковые приборы, в которых используется зависимость сопротивления от величины приложенного напряжения. Такие приборы называются варисторами. Их применяют для защиты электрических цепей от перенапряжения, в цепях стабилизации и преобразования физических величин.
      Фоторезистор, это прибор, в фоточувствительном слое которого при облучении светом возникает избыточная концентрация электронов, а значит их сопротивление уменьшается.
      Большую группу представляют полупроводниковые приборы с одним р-n переходом и двумя выводами для включения в схему. Их общее название – диоды. Различают диоды выпрямительные, импульсные и универсальные. К этой группе относятся стабилитроны (они применяются для стабилизации токов и напряжений за счет значительного изменения дифференциального сопротивления пробитого  р -n  перехода). Варикапы (емкость их р-n перехода зависит от величины приложенного напряжения), фото и светодиоды и т.п.
      Полупроводниковые приборы с двумя и более р-n  переходами, тремя и более выводами называются транзисторами. Очень большое  количество транзисторов, различающихся по функциональным и другим свойствам, разделяют на две группы – биполярные и полевые. К этой же группе приборов (с тремя и более р-n переходами) можно  отнести приборы переключения – тиристоры.
      Самостоятельную группу приборов представляют интегральные микросхемы (ИМС). ИМС – это изделие, выполняющее определенную функцию преобразования или обработки сигнала (усиление, генерация, АЦП и т.д.) Они могут содержать десятки и сотни р-n  переходов и других электрически соединенных элементов. Все интегральные микросхемы делятся на два сильно отличающихся друг от друга класса :
- полупроводниковые ИМС;
-гибридные ИМС.
      Полупроводниковые ИМС представляют  полупроводниковый кристалл, в толще которого выполняются диоды, транзисторы, резисторы и другие элементы. Они имеют высокую степень интеграции, малую массу и габариты.
Основу гибридной ИМС представляет пластина  диэлектрика, на поверхности которой в виде пленок нанесены компоненты схемы и соединения (в основном пассивные элементы).

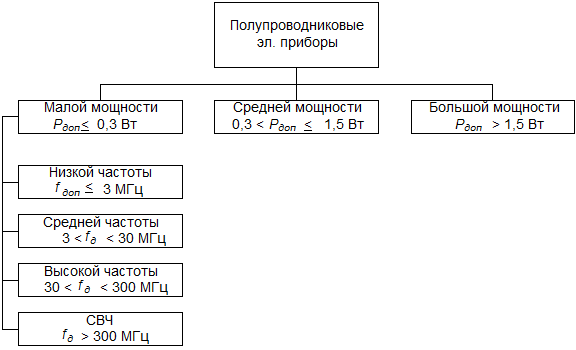

Рис. 12.2.

      Кроме деления по количеству р-n  переходов и функциональному назначению полупроводниковые приборы разделяются по величинам предельно допускаемой мощности и частоты (см.рис. 12.2.)
