Дешифратор принцип работы

Дешифраторы предназначены для преобразования цифровой информации из двоичной системы счисления в десятичную. Для примера рассмотрим принцип построения схемы преобразования кода 8-4-2-1 в цифры. У такой схемы четыре входа (по числу цифр). В зависимости от вида кодовой комбинации на входе сигнал «1» появится только на одном определенном выходе.
Из приведенного словесного описания следует, что дешифратор выполняет преобразование, обратное шифратору. Этому описанию соответствует комбинированная таблица 17.2. только входные и выходные сигналы меняются местами. Для построения схемы от таблицы 17.2 нужно перейти к алгебраическому выражению, применив в минимизацию с помощью карт Карно.
Для четырехразрядного кода карта Карно должна иметь 16 квадратов. Таблицей 17.2 заданы значения (определены) только 10 комбинаций. Значит, для шести квадратов функция не определена и их заполняют индексом «Х». В процессе минимизации вместо «Х» можно рассматривать «1», что значительно упрощает работу.

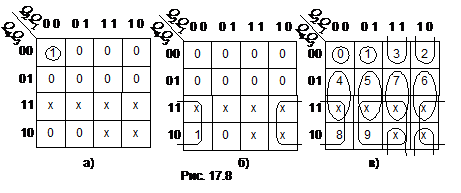

Дешифратор имеет 10 выходов. Значит, нужно сформировать десять функций F. В общем, для каждой функции нужна своя карта Карно. Но в данном случае можно воспользоваться одной картой для всех десяти функций. На рис. 17.8 а и 17.8 б приведены карты Карно для функций F0 и F8, а на рис. 17.8 в – обобщенная карта Карно. На ней контур каждой функции обозначен


соответствующей цифрой. На основании минимизации получаем следующие алгебраические выражения для функций дешифратора:


(17.7)

Используя выражения (17.7) можно построить схему дешифратора на элементах "НЕ" и "И". Но на практик6е такую схему чаще выполняют на элементах "НЕ" и "И-НЕ". При этом только на дешифрованном выходе будет уровень логического нуля (транзистор открыт), а на остальных выходах – уровень логической "1" (транзистор закрыт). Такая схема потребляет меньшую мощность.
В микросхемном исполнении дешифраторы выпускаются в составе всех серий цифровых интегральных микросхем, например К155 ИД1, КМ555 ИД18, 530 ИД14 и др. Условное графическое обозначение микросхемы К155 ИД3 приведено на рис. 17.9. Этот дешифратор имеет 4 входа и 16 выходов. Входы  и  - управляющие. Преобразование осуществляется только при низком уровне на обоих управляющих входах.
