Прямое включение p n перехода
При прямом включении р-п перехода (плюс к р области, минус к n области), запирающий слой уменьшается. Сопротивление р-n перехода подает (до п100 Ом). Теперь падение напряжения встречно потенциальному барьеру , причем
.
Это приводит к увеличению диффузионных токов, которые называют прямыми, и обозначают Iпр.

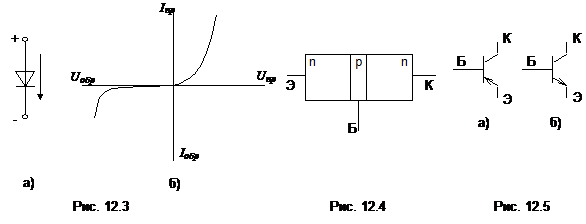

Таким образом, р-n переход обладает односторонней проводимостью. Это основное свойство целого класса полупроводниковых электронных приборов, называемых диодами. Напомню, что диод это полупроводниковый электронный прибор с одним р-n переходом и двумя выводами. Условное графическое обозначение диода приведено на рис. 12.3а.
Часто вывод, к которому подключают "+" источника питания при прямом включении, называют анодом. Второй вывод - катодом.
