Охлаждение трансформаторов.

Для охлаждения радиаторов у трансформаторов мощностью более 7500 кВА устанавливаются дутьевые вентиляторы. Вентиляторы в более ранних конструкциях устанавливаются на площадке, закрепляемой к трубам радиатора. Эта конструкция менее жесткая и поэтому менее надежная.  От вибрации вентилятора нарушаются сварные швы труб радиатора, что вызывает течь масла. Более надежна установка вентиляторов на жесткой консоли, закрепленной к стенке бака.

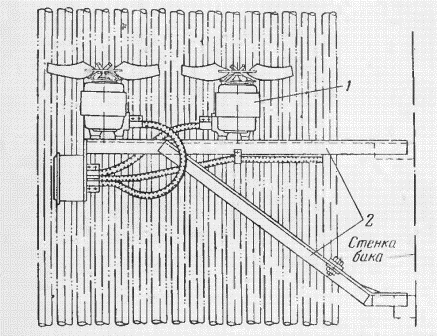

1 - вентилятор; 2 - консоль.

Рис. Установка дутьевых вентиляторов на стенке бака



У более мощных трансформаторов применяется система охлаждения с принудительной циркуляцией масла через обдуваемые охладители с оребренными трубками.

В более ранних конструкциях охладители навешены на бак трансформатора вместе с насосами и вентиляторами. Однако опыт эксплуатации показал, что такая установка охладителей способствует повышению вибрации насосов и, кроме того, снижает эффективность охлаждения из-за экранирования, т. е. попадания потока нагретого воздуха от одного охладителя на другого. В более поздних выпусках трансформаторов охладители с вентиляторами и насосами устанавливаются на отдельных, вынесенных от трансформатора фундаментах и соединяются с баком трубопроводами с вентилями.

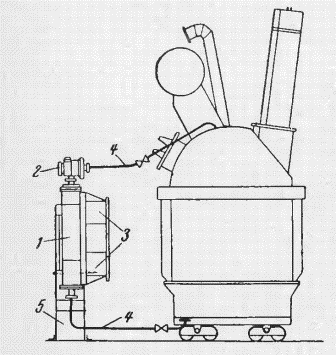

 1 - охладитель; 2 - насос; 3 - вентиляторы; 4 - маслопровод; 5 - опорная конструкция.

Рис. Установка охладителей масловоздушной системы охлаждения.



На напорных патрубках насосов устанавливаются манометры. Охладители устанавливаются на расстоянии 1 - 2 м от бака и должны располагаться таким образом, чтобы поток воздуха, продуваемый вентилятором через охладители, не попадал ни на другой охладитель, ни на бак трансформатора. В противном случае нагретый воздух, попадая на бак, нагревает его и снижает эффективность охлаждения.

Охлаждение трансформаторов, устанавливаемых в закрытых камерах, обеспечивается естественной вентиляцией наружным воздухом, попадающим в камеру через вентиляционные отверстия, расположенные в стенах, или в двери камеры вблизи пола. Вентиляционные проемы должны быть снабжены жалюзи, предотвращающими попадание внутрь камеры дождя, и сетками, препятствующими проникновению мелких животных (кошек, крыс и т. п.). Вытяжные вентиляционные проемы, расположенные в верхней части стен или в виде вентиляционной шахты в потолке, также должны снабжаться жалюзи и сетками. Объем камер и размер вентиляционные проемов должны обеспечивать разность температур входящего и выходящего воздуха не менее 15° С .

 С целью поддержания качества масла и предотвращения его окисления трансформаторы мощностью более 100 кВА должны быть снабжены термосифонными фильтрами. У трансформаторов с радиаторами термосифонный фильтр устанавливается на место одного из радиаторов. У трансформаторов с масловоздушной системой охлаждения термосифонные фильтры небольшого размера присоединяются к каждому охладителю.

Для контроля теплового режима трансформатора используются термометры расширения (ртутные), устанавливаемые на крышке трансформатора (в специальном кармане), манометрические термометры, а также термометры сопротивления. Указательный прибор манометрического термометра устанавливается на стенке бака трансформатора мощностью более 400 кВА на высоте не более 1,5 м, доступной для наблюдения непосредственно с земли.

Более подробно информацию можно прочитать в книге Чернева К.К. "Обслуживание трансформаторов"
