РУ и ТП выше 1000 В.

Распределительные устройства служат для приема и распределения электроэнергии. Они состоят из коммутационных аппаратов, сборных и соединительных шин, вспомогательных устройств (компрессорные, аккумуляторные и др.), а также устройств защиты, автоматики и измерительных приборов.

 Оборудование РУ может располагаться на открытом воздухе (ОРУ) или в помещении (ЗРУ).

В зависимости от расположения помещений РУ бывают отдельно стоящими, пристроенными (непосредственно примыкающими к основному зданию) или встроенными (вписанными в контур основного здания). Ускорение электромонтажных работ в РУ обеспечивается за счет поставки с предприятий-изготовителей в собранном или полностью подготовленном для сборки виде КРУ, состоящих из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики. Комплектные распределительные устройства устанавливаются как в помещениях, так и на открытом воздухе.

Преобразование и распределение электроэнергии осуществляется на подстанциях, которые состоят из трансформаторов или других преобразователей энергии. РУ, устройств управления и вспомогательных сооружений. В зависимости от преобладания той или иной функции подстанции подразделяются на трансформаторные и преобразовательные. Подстанции располагаются в отдельно стоящих либо пристроенных зданиях или во встроенных помещениях, а также на открытом воздухе. Подстанции, расположенные внутри производственного здания (открыто или в отдельном закрытом помещении), называются внутрицеховыми.

Оборудование подстанций на 6 и 10 кВ, как правило, поставляется комплектно в собранном или полностью подготовленном для сборки виде (КТП, КПП). В объем поставки входят трансформаторы, блоки шкафов и другие элементы.

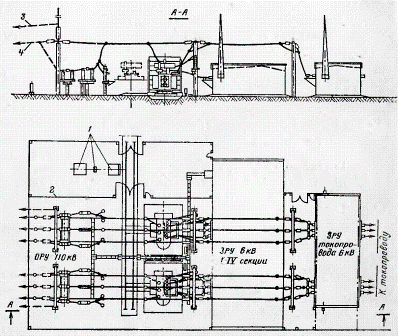

1 - фундамент под устройство; 2 - ремонтная площадка; 3 - трос; 4 - ВЛ 110 кВ.

Рис. План подстанции 110/6 кВ



Открытые распределительные устройства. Строительная часть ОРУ представляет собой систему опорных конструкций (стойки, порталы, фундаменты), подъездных путей, служебных зданий и помещений. Все конструктивные элементы ОРУ изготовляют, как правило, из сборных железобетонных элементов. На отдельных объектах, где возникают затруднения с получением или доставкой железобетонных элементов, применяют металлические конструкции.

Основными коммутационными аппаратами ОРУ являются разъединители и быстродействующие выключатели (масляные или воздушные). На подстанциях, не имеющих выключателя на вводе, применяют короткозамыкатели и отделители. Для заземления нейтралей силовых трансформаторов используют заземлители. На ОРУ размещают так­же измерительные трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) высокого напряжения для питания измерительных приборов и цепей релейных защит, сигнализации и автоматики. Аппараты соединены с помощью гибкой или жесткой ошиновки, выполняемой, как правило неизолированными алюминиевыми и сталеалюминиевыми проводами, металлическими (стальными, алюминиевыми, медными) трубами, а также плоскими алюминиевыми шинами. К жесткой ошиновке относят также шинные мосты, используемые обычно при выходе токопроводов из зданий на ОРУ или для подхода к основным силовым трансформаторам.

Компоновка и конструкции ОРУ различны. Для фундаментов под оборудование применяют свайные подножники. фундаментные плиты, а для конструкций, служащих для подвески ошиновки, железобетонные колонны, ригели и траверсы прямоугольного, таврового, двутаврового или круглого сечения.  Железобетонные конструкции имеют соответствующие закладные части, позволяющие осуществить их сборку на месте установки с помощью сварки. К закладным частям железобетонных элементов приваривают металлические конструкции и детали для крепления гирлянд изоляторов, опорных изоляторов, разъединителей, отделителей, короткозамыкателей, разрядников. В конструкции ОРУ на различные напряжения учтены изоляционные расстояния, размеры оборудования высокого напряжения, порталов для подвески гибкой ошиновки.

Более подробно информацию можно прочитать в книге Коптева А.А. "Приёмка зданий и сооружений под монтаж электрооборудования."
