Конструкция силовых кабелей. Способы прокладки.
Силовые кабели состоят из следующих основных элементов:
-
токопроводящих жил,
-
изоляции,
-
оболочек и защитных покровов.
Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполнители.
Силовые кабели различают по следующим признакам:
-
роду металла токопроводящих жил — кабели с алюминиевыми и медными жилами;
-
роду материалов, которыми изолируют токопроводящие жилы — кабели с бумажной, пластмассовой и резиновой изоляцией;
-
роду защиты изоляции жил кабелей от влияния внешней среды —кабели в металлической, пластмассовой и резиновой оболочке;
-
способу защиты от механических повреждений — бронированные и небронированные;
-
количеству жил — одно-, двух-, трех- и четырехжильные.
Каждая конструкция кабелей имеет свои обозначения и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.
Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях, на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах, во внутрицеховых помещениях промышленных предприятий, а также коллекторах — подземных сооружениях, предназначенных для прокладки в них кабелей совместно с линиями связи и другими коммуникациями.

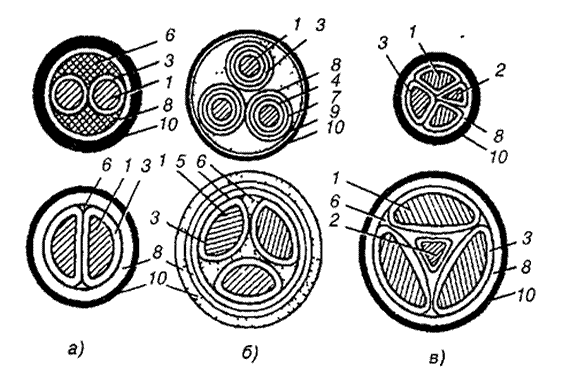

Рис. Конструкция силовых кабелей
-
а) - двужильные кабели с круглыми и сегментными жилами,
-
6) - трехжильные кабели с поясной изоляцией и отдельными оболочками,
-
в) - четырехжильные кабели с нулевой жилой круглой, секторной или треугольной формы,
-
1 - токопроводящая жила,
-
2 - нулевая жила,
-
3 - изоляция жилы,
-
4 - экран на токопроводящей жиле,
-
5 - поясная изоляция,
-
6 - заполнитель,
-
7 - экран на изоляции жилы,
-
8 - оболочка
-
9 - бронепокров,
-
10 - наружный защитный покров
Наиболее дешевый способ канализации электроэнергии - размещение кабелей в траншее. Такой способ не требует большого объема строительных работ и создает хорошие условия для охлаждения кабелей. Недостаток этого способа - возможность механических повреждений кабелей во время различных раскопок, проводимых при эксплуатации сооружений. В траншеях кабели прокладывают на глубине не менее 0,7 м на трассах, не загруженных другими подземными и надземными коммуникациями. В одной траншее размещают не более шести кабелей на напряжение 6 - 10 кВ или двух кабелей на напряжение 35 кВ. Кроме того, рядом с ними допускается прокладка не более одного пучка из четырех контрольных кабелей.
При пересечении с железнодорожными путями и проездами в стесненных местах, на участках вероятного разлива расплавленного металла и в районах с интенсивными блуждающими токами или грунтами с особой степенью агрессивности применяют прокладку кабелей в блоках.
На территории энергоемких промышленных предприятий при более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях. Такая прокладка обеспечивает надежную работу кабельных линий, но имеет самую высокую стоимость строительной части. На предприятиях, насыщенных различными подземными коммуникациями, территориях с грунтовыми условиями, неблагоприятно действующими на кабели, в районах вечной мерзлоты прокладку кабелей производят на эстакадах или в галереях.
Открыто по стенам сооружений и зданий кабели прокладывают в тех случаях, когда строительные конструкции выполнены из несгораемых материалов, а в помещениях нет пожаро- и взрывоопасных зон.
Кабельные туннели монтируют из верхних и нижних лотковых элементов различных размеров по высоте и ширине. Закладные детали устанавливают в лотковых элементах для крепления сборных кабельных конструкций и размещения на их полках контрольных, силовых кабелей и соединительных муфт. Подземные туннели вне зданий располагаются так, чтобы верх их перекрытия был заглублен на 0,5 м (на охраняемых территориях не нормируется).
Кабельные каналы изготовляют из сборных железобетонных лотковых элементов различной ширины и высоты. Габариты каналов рассчитаны на прокладку кабелей напряжением до 35 кВ сечением жил до 240 мм2 включительно с радиусом изгиба кабелей до 1500 мм. Прямые участки каналов сооружают из лотковых элементов длиной 6,3 и 0,75 м.
Прокладку контрольных и силовых кабелей сечением 25 мм2 и более, за исключением небронированных кабелей со свинцовой оболочкой, выполняют по кабельным конструкциям.
Контрольные небронированные и силовые небронированные кабели сечением 16 мм2 и менее прокладывают преимущественно на лотках.
Непроходные кабельные эстакады сооружают с пролетами между опорами 6 или 12 м, в которых можно прокладывать 16, 24 или 40 условных кабелей (кабель напряжением до 10 кВ сечением жил 150—240 мм2).
