Способы прокладки кабельных линий.

Выбор способа прокладки кабельных сетей производят в зависимости от

Способы прокладки кабелей

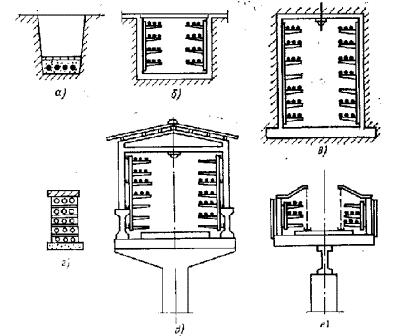

Рис. Виды кабельных сооружений

а) траншея;  б) канал;  в) туннель;  г)  блок;  д)  галерея;  е)  эстакада.



Каждый вид специального сооружения для прокладки кабелей характеризуется максимальным количеством силовых кабелей, которое можно в нём проложить. Траншея - 6 кабелей, канал -24, блок - 20, туннель - 72, эстакада - 24, галерея - 56.

Редко отдаётся предпочтение какому-либо одному виду прокладки кабелей. Обычно применяют смешанную прокладку, когда в зависимости от конкретных условий является целесообразным комбинированное исполнение различных способов прокладки кабельных линий.

Кабельные линии промышленных предприятий можно разделить на внутрицеховые и внецеховые. К внутрицеховым кабельным сетям относятся прокладки кабелей открыто на конструкциях, в лотках, коробах, каналах, туннелях и в трубах. К внецеховым кабельным линиям относятся прокладки кабелей в каналах, туннелях, блоках, траншеях, на эстакадах и в галереях. Внецеховые кабельные сети требуют для размещения сравнительно небольших площадей и могут быть осуществлены почти в любых атмосферных и грунтовых условиях.

Из опыта эксплуатации кабельных коммуникаций на действующих и реконструируемых объектах, прокладка кабеля в траншеях недостаточно надёжна, из-за частого производства земляных работ. Поэтому при числе кабелей от 6 до 30 рациональна прокладка в каналах или блоках, при числе кабелей свыше 30 кабели прокладывают в специальных кабельных сооружениях - в туннелях, на эстакадах и в галереях.

В помещениях скрытая прокладка проводов и кабелей в стальных трубах постепенно вытесняется открытыми прокладками. Открытая прокладка кабелей почти полностью исключают зависимость производства монтажных работ по прокладке кабелей от готовности строительной части сооружения. Открытые прокладки кабелей позволяют закончить нулевой цикл строительных работ, не дожидаясь производства электромонтажных работ, что невозможно при скрытых прокладках. Открытые прокладки кабелей наглядны, доступны, удобны для осмотра и замены кабелей, отличаются гибкостью при изменении трасс во время реконструкции электроустановок.

При открытой прокладке кабелей следует соблюдать меры по пожарной безопасности, обосновывать выбор марок кабелей и оболочек, правильно выбирать кабель по нагреву, контролировать качество присоединений и порядок раскладки кабелей, отделять зоны массовой прокладки кабелей от оборудования. При открытой прокладке кабелей в электротехнических и производственных помещениях следует стремиться к совмещению трасс, объединению кабелей различного назначения (силовых, осветительных, кабелей управления) в общие потоки, прокладывая их на общих конструкциях, лотках или коробах. Необходимо на стадии проектирования предусмотреть зоны размещения кабельных сетей, согласовать их взаимное расположение с технологическими, энергетическими, сантехническими сетями.

В случае размещения большого количества открыто прокладываемых кабелей целесообразно устройство кабельного этажа в верхней зоне подвала под электромашинным помещением, под производственными пролётами.

По территории промышленных предприятий кабельные сети могут выполнятся подземными - в траншеях, каналах, туннелях и блоках или надземными на эстакадах и в галереях. Подземный способ прокладки кабельных сетей защищает их от грозовых и атмосферных воздействий. Кабели, проложенные под землёй в меньшей мере создают помехи. Однако прокладка кабельных подземных коммуникаций нецелесообразна при неблагоприятных грунтовых условиях - высоком уровне грунтовых вод, наличия химически активных веществ, разрушающих кабельные оболочки.

Надземная прокладка кабелей рекомендуется во всех случаях, когда это позволяют условия среды, застройки предприятия и другие факторы. Надземные прокладки кабелей доступны при обслуживании, обеспечивают лёгкую замену и возможность дополнительной прокладки кабелей, облегчают работы по реконструкции сетей. При выборе способа прокладки кабельных линий следует учитывать, что первоначальные затраты при подземной системе выше, но надземные системы требуют более сложного ухода ( покраска конструкций, очистка сооружений. Сравнивая различные системы кабельных канализаций по их удельным показателям, можно получить представление о целесообразности применения тех или иных способов прокладки кабелей на промышленных предприятиях.
