Типовые монтажные изделия.

При производстве электромонтажных работ используют типовые  детали и изделия, выпускаемые специализированными предприятиями. Эти изделия и детали применяются при подготовке трасс для прокладки проводов, кабелей и шин, при их прокладке, закреплении, соединении и присоединении к приборам и аппаратам для защиты от воздействия окружающей среды и механических повреждений, для установки аппаратов, приборов, светильников и т. д.

Монтажные изделия и детали изготовляются для всех видов электрических установок и для всех видов электромонтажных работ и операций. Номенклатура этих изделий непрерывно пополняется за счет выпуска новых и модернизации уже освоенных серий и типов. Типовые изделия и детали заводского изготовления дают значительную экономию трудовых затрат, ускоряют монтаж, улучшают условия труда.

Выпускаемые заводами изделия из перфорированной стали :         полосы, ленты, швеллеры, рейки, монтажные профили с перфорацией - удобны для изготовления опорных и крепежных конструкций с минимальными трудовыми затратами на монтажно-заготовительных участках и при монтаже.

   Из типовых профилей изготовляют рамы и каркасы для сборки щитков и пусковых устройств, для подвески собранных в блоки светильников и для крепления труб, проводов и кабелей. Применение монтажного профиля с закладной гайкой создает весьма удобный вид крепления труб, кабелей, аппаратов без подготовки отверстий при изменении мест крепления. Из перфорированной полосы легко изготовить планки, скобы, траверсы. Полосы с пряжками облегчают закрепление труб или кабелей привязкой. Эти пряжки   имеют вырезы для закрепления в перфорации полосы и прямоугольные отверстия для полосок, крепящих кабели или трубы.

Изделия из перфорированной стали

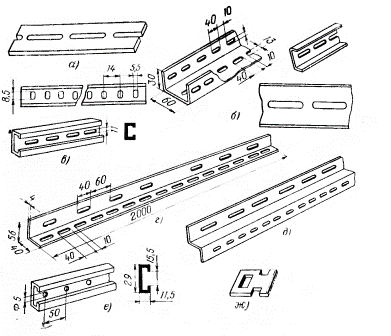

Рис. Изделия из перфорированной стали.

а) полоса монтажная; б) профиль U - образный; в) профиль С - образный; г) угольник неравнобокий;    д) профиль Z - образный: е) рейка; ж) пряжка к перфорированным полоскам;

    Распорные дюбеля и дюбеля, забиваемые ручной или пиротехнической оправкой и встреливаемые пистолетом, позволяют крепить детали с минимальной затратой времени. Помимо распорных металлических дюбелей с волокнистым заполнителем и с конической гайкой, используют капроновые дюбеля .

    Преимущество капроновых дюбелей устойчивость к динамическим нагрузкам и вибрации, высокая устойчивость против коррозии, возможность применения во влажных и химически активных средах.

Пластмассовый распорный дюбель

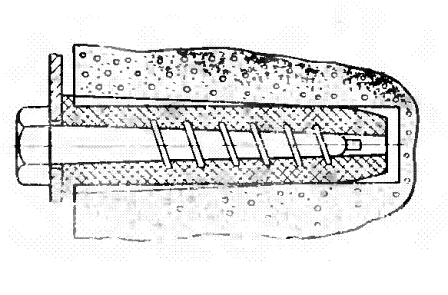

Рис. Пластмассовый распорный дюбель

Изделиями из полимерных материалов для крепления открыто прокладываемых проводов и небронированных кабелей по основаниям являются полиэтиленовые эластичные скобы и полиэтиленовые закрепы с зубчатыми полосками, пряжками. Эластичность скобки позволяет закладывать под неё провод или кабель как до, так и после её установки на дюбеле.

Пластмассовые закрепы, скобы, зубчатые полоски

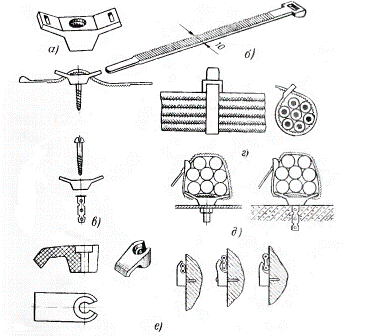

Рис. Пластмассовые закрепы и скобы, зубчатые полоски и их применение

а) закреп; б) зубчатая полоска; в) установка закрепа; г) бандажирование пучка проводов зубчатой полоской; д) крепление пучка проводов на закрепе зубчатой полоской; е) полиэтиленовая скоба и её примененние.

Кабель закладывают под отогнутую скобку, предварительно закреплённую дюбелем к основанию. Скобка при этом защелкивает кабель и прижимает его к основанию благодаря своим пружинящим свойствам. Полиэтиленовый закреп к основанию закрепляют забиваемым оправкой дюбель-гвоздем, а на закрепе в свою очередь с помощью монтажных лент и полосок с пряжками бандажируют и закрепляют провода и небронированные кабели. Эти бандажные полоски и ленты создают удобный и производительный способ крепления проводов и небронированных кабелей к предварительно заготовленным и закрепленным непосредственно к основанию металлическим полосам, струнам, лентам.

Крепление кабелей на металлических полосках и лентах

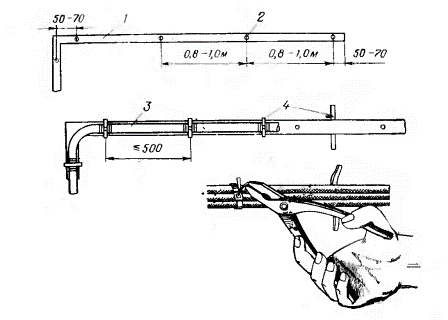

Рис. Крепление кабелей на металлических полосках и лентах.

1 - полоса; 2 - дюбель-гвоздь; 3 - кабель; 4 - полоска с пряжкой.

С помощью бандажных лент и полосок производится также крепление проводов и небронированных кабелей к специальным полимерным деталям-держателям, приклеиваемым к строительному основанию клеящим составом на основе акриловой смолы с наполнителем из каолина — БМК-5к. Плоские провода закрепляют путем насаживания на держатель с кнопкой.

Крепление электроустановочных изделий приклеиванием

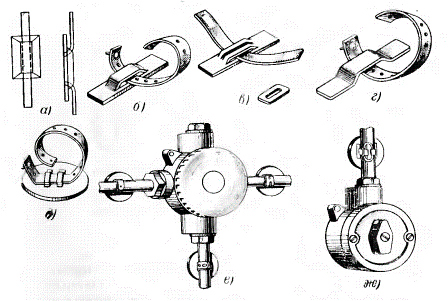

Рис. Крепление электроустановочных изделий приклеиванием и детали для приклеивания.

а) металлическая или пластмассовая деталь; б)  деталь с перфорированной пластмассовой лентой; в)  скобка с полоской; г) скобка с перфорированной лентой; д) пластмассовая штампованная деталь; е) крепление коробки приклеивания; ж) крепление выключателя приклеиванием.

Лотки и короба в виде легких металлических конструкций для прокладки проводов и кабелей обладают преимуществами по сравнению со стальными трубами. Они удобны в монтаже, обеспечивают возможность прокладки по сложным трассам, свободный доступ и легкую замену проводов и кабелей.

Лотки комплектуются разделительными уголками, прижимами для крепления их к кабельным полкам, подвесками с пряжками для укладки кабелей и проводов на лотках и крепления их пучками бандажной лентой. Сборные кабельные конструкции стойки, полки и профили с закладными подвесками — предназначены для прокладки на них горизонтальных рядов кабелей и в вертикальной плоскости.

Крепление кабелей на перфорированном лотке

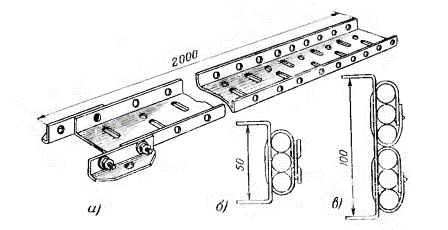

Рис. Крепление кабелей на перфорированном лотке.

а) перфорированный лоток; б) крепление металлической полоской с пряжкой; в) крепление перфорированной лентой с кнопкой.
