Ошибки при монтаже и подключении УЗО.

Скачать всю статью

Как обычно, в случаях, когда можно что то сделать правильно, существует масса возможностей сделать это же, но неправильно. Это применимо и к подключению УЗО, наряду с правильным подключением УЗО есть много вариантов неправильного подключения УЗО, один из таких примеров показан на рисунке 12, где УЗО подключено без защищающего его автомата, в связи с чем может выйти из строя по току нагрузки или короткому замыканию, тогда как при правильном подключении УЗО, защищающий автомат не позволит разрушить УЗО токам короткого замыкания и токам перегрузки. Возможные места установки защищающего автомата показаны красным цветом на рисунке 12.

Рисунок 12. Пример неправильного подключения УЗО.

При ошибочном монтаже УЗО не будет выполнять свою функцию или будут иметь место ложные срабатывания. Самой распространенной ошибкой при монтаже УЗО является подключение к УЗО нагрузки, в цепи которой имеется соединение нулевого рабочего проводника (N) с открытыми проводящими частями электроустановки или соединение с нулевым защитным проводником (PE). Также ошибками является -  подключение нагрузок к нулевому рабочему проводнику до УЗО, подключение нагрузок к нулевому рабочему проводнику другого УЗО, перемычка между нулевыми рабочими проводниками различных УЗО. Пример такого подключения показан на рисунке 13.

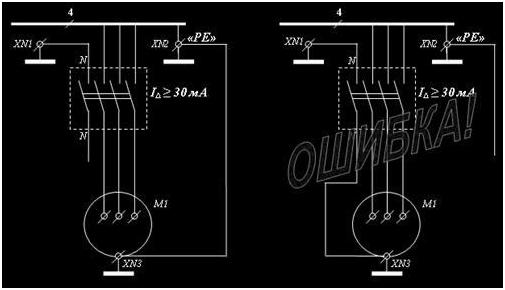

Рисунок 13. Пример подключения УЗО.
