Установка масляного трансформатора с уклоном.

Для обеспечения правильной работы масляных силовых трансформаторов установка их должна быть выполнена в соответствии с требованиями Правил устройства электроустановок и трансформаторы должны быть снабжены необходимыми приборами, аппаратурой и приспособлениями.

Трансформаторы, работающие в открытых электроустановках, устанавливаются на рельсах, уложенных па бетонных фундаментах, таким образом, чтобы трансформатор в установленном положении имел уклон в 1 - 1,5% в направлении к газовому реле и расширителю, для того чтобы газы, которые могут образоваться в баке, беспрепятственно проходили к газовому реле. С этой целью, маслопровод от бака к расширителю, на котором установлено газовое реле, должен иметь наклон в 2 - 4% с подъемом к расширителю. Уклон трансформатора может быть осуществлен установкой подкладок под катки со стороны расположения газового реле.

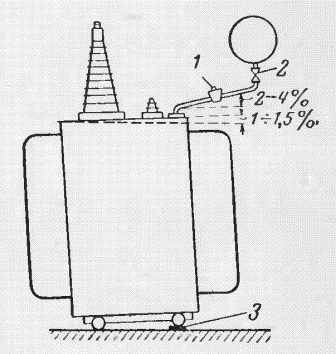

1 - газовое реле; 2 - кран; 3 - подкладки под катки.

Рис. Установка трансформатора с уклоном



Трансформаторы малой мощности, не имеющие газового реле, устанавливаются без уклона.

Вокруг фундамента трансформатора с количеством масла более 1000 кг должна быть выполнена выступающая за габарит трансформатора не менее чем на 1 м гравийная или щебеночная засыпка или подсыпка толщиной 250 мм, с целью поглощения масла, вытекающего в случае аварии и пожара трансформатора.

Гравий или щебень должен быть чистый, промытый, не засыпанный песком или грунтом, чтобы масло могло беспрепятственно протекать между отдельными кусками щебня. Подсыпка во избежание растекания масла должна быть ограничена бортовыми бетонными ограждениями. Отвод масла из-под гравия должен осуществляться на безопасное в пожарном отношении расстояние от обо­рудования и сооружений (в систему отвода ливневых вод, овраг, реку и т. п.).

При установке трансформаторов в закрытых камерах с выходом во взрывной коридор или на втором этаже должны быть выполнены маслоприемники.

Трансформаторы любой мощности снабжаются расширителем, в котором содержится поступающее из бака масло при увеличении его объема вследствие нагрева.

Расширитель снабжается маслоуказательным стеклом для контроля уровня масла в расширителе и реле уровня масла (у крупных трансформаторов), чтобы сигнализировать снижение уровня масла ниже допустимого.

Для осуществления «дыхания» трансформатора, т. е. засасывания воздуха в расширитель при снижении уровня масла и вытеснения воздуха при повышении уровня масла, в расширителе устраивается отверстие или дыхательная трубка для сообщения внутренней полости расширителя с атмосферой. Во избежание засасывания влаги воздух проходит через масляный затвор. У трансформаторов более III габарита дыхательная трубка отводится от расширителя вниз и к ней прикрепляется воздухоочистительный фильтр, заполненный силикагелем, поглощающим влагу. Фильтр также снабжен масляным затвором, задерживающим пыль.

У маслоуказательного стекла на стенке расширителя наносят отметки уровня масла при температуре масла -35°, +15° и +35° С. Назначение этих меток в том, что­бы по ним контролировать нормальный уровень масла в расширителе в зависимости от температуры масла при неработающем трансформаторе, когда температура масла равна температуре окружающего воздуха.

Трансформаторы мощностью более 630 кВа снабжаются выхлопной (предохранительной) трубой с отверстием, закрытым стеклянной мембраной, рассчитанной на внутреннее давление в баке не более 0,5 ат. При повышении давления сверх допустимого мембрана ломается и давление газа внутри бака падает, при этом газы выбрасывают наружу масло, находящееся в трубе. Верхняя часть предохранительной трубы должна иметь сообщение посредством трубки с воздушным пространством в расширителе. Это необходимо для предотвращения ложной работы газового реле при резких колебаниях уровня масла в предохранительной трубе и расширителе. Например, при резком похолодании уровень масла в расширителе снижается, а в предохранительной трубе остается на прежнем уровне. Если резко нарушится плотность мембраны, уровни в трубе и расширителе сравняются, причем из бака в расширитель пройдет масло и газовое реле сработает.

Более подробно информацию можно прочитать в книге Чернева К.К. "Обслуживание трансформаторов"
