Тяжеловодный реактор.

Тяжеловодный ядерный реактор (англ. Pressurised Heavy Water Reactor (PHWR)) — ядерный реактор, который в качестве теплоносителя и замедлителя использует D2O — тяжёлую воду.

Так как дейтерий имеет меньшее сечение поглощения нейтронов, чем лёгкий водород, такие реакторы имеют улучшенный нейтронный баланс (то есть для них требуется менее обогащённый уран), что позволяет использовать в качестве топлива природный уран в энергетических реакторах или использовать «лишние» нейтроны для наработки изотопов У тяжелой воды очень низкая степень поглощения нейтронов и очень высокие замедляющие свойства, превышающие аналогичные свойства графита.

Вследствие этого реакторы на тяжелой воде работают на необогащенном топливе, что позволяет не строить сложные и опасные предприятия по обогащению урана. В принципе хорошо спроектированный и построенный реактор на тяжелой воде может работать долгие годы на естественном уране, нуждающемся лишь в выделении его из руды, и давать дешевую энергию. Но тяжелая вода очень дорога в производстве, и поэтому вследствие неизбежных утечек ее из трубопроводов суммарные затраты на эксплуатацию реактора возрастают и приближаются к аналогичным у РБМК и ВВЭР. Конструкция реактора во многом аналогична конструкции реактора ВВЭР.

В энергетических реакторах использование природного урана значительно снижает расходы на топливо, хотя экономический эффект несколько сглаживается большей ценой энергоблока и теплоносителя.

Первыми реакторами такого типа являлись американский CP-3 построенный в 1944 году и ZEEP запущенный в Канаде в 1945 году. Наиболее известным реактором этого типа является канадский CANDU. Помимо самой Канады, реакторы CANDU экспортировались в Китай, Южную Корею, Индию, Румынию, Аргентину и Пакистан. Крупномасштабная программа строительства тяжеловодных реакторов en: PHWR осуществляется в Индии.

Промышленные тяжеловодные реакторы широко использовались для производства трития и плутония, а также для производства широкого спектра изотопной продукции, в том числе и медицинского назначения.

Исследовательские реакторы также часто используют тяжёлую воду. В СССР тяжеловодные реакторы разрабатывал Институт теоретической и экспериментальной физики. Под руководством А. И. Алиханова и В. В. Владимирского были разработаны и сооружены промышленные тяжеловодные реакторы для производства плутония, трития и изотопов, опытные тяжеловодные реакторы в Югославии и КНР, тяжеловодный реактор с газовым охлаждением КС-150 для атомной электростанции А-1 в Богунице (Словакия), вступившей в строй в 1972 г. Разработка твэлов для КС-150 велась в Харьковском физико-техническом институте АН УССР.

Среди применяемых тяжеловодных реакторов есть медленные реакторы с тяжеловодным замедлением без кипения воды (двухконтурные) и с кипением, одноконтурные. Корпусные реакторы этого типа не получили развития, в основном - из за большого объема тяжёлой воды в корпусе и соответствующего снижения достижимой мощности энергоцикла. Канальные реакторы давно (с 50-х годов) и успешно работают, прежде всего, в Канаде. Это известные двухконтурные реакторы типа КАНДУ. В реакторах «CANDU» топливо находится во множестве напорных труб внутри корпуса реактора, называемого «Каландрия» (или «бак-каландр»). Короткие пучки топливных стрежней расположены в горизонтальных каналах. Тяжелая вода в герметичном контуре под давлением прокачивается через напорные трубы и передает теплоту парогенератору. Тяжелая вода низкого давления также заполняет «Каландрию», окружая напорные трубы, и выполняет функции холодного замедлителя. Все процессы происходят внутри большой бетонной или стальной оболочки. Пар подают на генератор турбины. В CANDU используется естественный уран (в виде диоксида), содержащий 0.7% изотопа 235U. Именно это обстоятельство обеспечило популярность CANDU» в мире, поскольку не требует дорогостоящего и трудоёмкого разделения изотопов урана при обогащении его по 235U. Реактор "CANDU" работает с самым высоким коэффициентом нагрузки (84% - 87%) в мире. Горизонтальность топливных элементов позволяет осуществлять перегрузку топлива непосредственно в процессе работы реактора, которая осуществляется проталкиванием пучков во встречных направлениях в соседних каналах. Перегрузка позволяет иметь минимальные потери нейтронов и приемлемое выгорание на природном топливе. Горизонтальность каналов с топливом и бака- каландра с замедлителем играет свою позитивную роль ослабления последствий наиболее тяжелых аварий. При тяжелой аварии приводящей к длительному осушению контура и каналов и потери D^ замедлителя (утечки или испарения) из бака-каландра, разрушенные из за перегрева топливные сборки упадут вниз бака-каландра и будут долго охлаждаться через его обечайку, отдавая остаточное тепло большому объему воды биозащиты, в которую погружен бак-каландр.

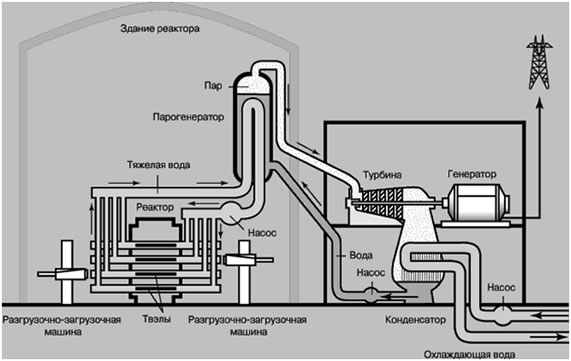

Рисунок 1. Канадский реактор CANDU на тяжелой воде. Тяжелая вода служит теплоносителем, охлаждающим реактор и создающим пар, который вращает турбину.

Среди важных неприятных особенностей КАНДУ отметим небольшой, но существенный положительный паровой эффект реактивности (рост реактивности при потере тяжелой воды в каналах), который трудно устранить, особенно в реакторах КАНДУ с природным топливом, что привело к необходимости второй системы быстрого аварийного гашения реактора. Атомные электростанции CANDU могут функционировать на разновидностях низко обогащенного топлива, включая топливо, отработанное на других типах реакторов. Обогащение топлива не требуется, но необходимо производство тяжелой воды. Однако тяжелая вода загружается один раз при запуске реактора, а сроков ее использования не существует. Реакторы CANDU хорошо подходят для сжигания уран- плутониевого (MOX) топлива. Торий можно также использовать как топливо для реакторов CANDU. В этом случае торий (232Th), поглощая нейтроны в реакторе, становится расщепляющимся ураном (233U), который и продолжает цепную реакцию деления. Торий приблизительно в три раза более распространен в земной коре, чем уран.
